確保夾具準確性的五種方法

2025/7/2 0:07:09

使用夾具的主要目的：確保被加工零件的尺寸（形狀）精度和位置...

使用夾具的主要目的：確保被加工零件的尺寸（形狀）精度和位置精度。工件制造精度的影響因素：除機床和刀具因素外，機床夾具必須滿足設計精度要求。傳統夾具制造工藝：絕大多數仍采用裝配調整法。這種夾具制造工藝與普通機械制造類似，所有零件按零件圖制造后再進行裝配，最終夾具精度依賴于對某一零件的位置或尺寸進行試湊調整或修磨來實現。傳統夾具制造的缺點：從實際應用角度看，難以滿足裝配圖中各項尺寸和形狀公差的要求。因此，為保證夾具制造精度，必須采用特殊工藝方法。以下 5 種工藝方法可確保工裝夾具的精度。1. 成組加工法方法定義：指在加工夾具元件時，同時對多個元件上的相同結構要素進行加工。這些結構要素通常為幾何尺寸或截面形狀，以及相互之間的相對位置。相同的加工條件便于保證夾具元件的質量和互換性，從而提升夾具整體制造精度。方法分類：根據制造方式不同，成組加工可分為兩種具體工藝方法：“配對加工” 和 “鏡像加工”。配對加工：指夾具中所有成對元件通過 “組合磨削”“組合鏜削”“組合鉆削”“組合絞削” 等方式成對加工，以消除工件間的尺寸誤差和位置偏差。實際應用：定位銷制備、導向孔鏜削、輪廓塊磨削等。鏡像加工法：指對某些具有對稱結構的夾具元件，以對稱面為界，先加工雙倍長度并添加等余量工件，再沿對稱面切割，加工后利用鏡像原理將兩個對稱件組合，消除對稱誤差。案例：V 形定位塊的功能設計中具備自動定心功能，其兩個工作斜面的對稱度精度要求極高。傳統 V 形塊制造方法通常為整體制造，兩個斜面的最終精加工常需在平面磨床上借助精密正弦夾具和 V 形導磁體完成，但該加工方法很難確保 V 形對稱度達到理想狀態。

圖片

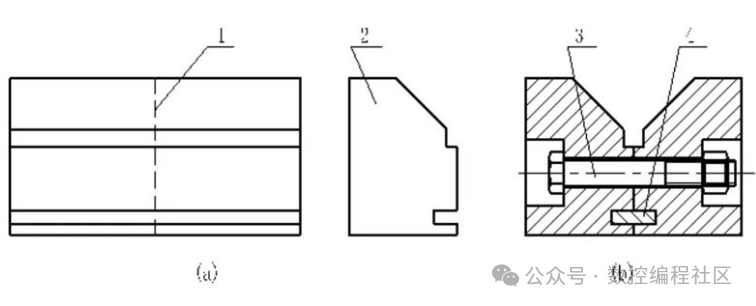

實際應用：采用鏡像加工法時，先將 V 形塊制成圖所示的單體半成品，沿對稱面切割并加工螺孔，再按圖所示用定位鍵和連接螺栓裝配成組合式 V 形塊。工藝特點：無需高精度機床，僅借助普通機床即可使 V 形塊的對稱度達到極高精度。主要用途：用于制造對稱結構或多件重復的夾具元件。2. 臨機加工法方法定義：利用夾具所在機床的切削功能對另一零件進行切削，消除彼此間的位置誤差，確保各零件占據理想位置，從而提升制造精度。工藝特點：利用夾具所在機床進行最終加工，確保夾具精度。主要用途：用于夾具定位元件的機加工過程，保證機床裝配中機芯的最終精度。典型應用：磨床磨削外圓柱面軸類夾具和磨削內表面夾具、車床心軸類夾具、銑床工作臺、平面磨床電磁吸盤。工藝優勢：消除夾具制造、裝配及安裝中的誤差，最終獲得極高精度。使用條件：臨機加工法僅適用于具備臨機加工條件的機床。圖樣設計：當設計者要求采用該工藝方法設計夾具時，需在夾具總圖上注明 “按圖樣尺寸預留精加工余量，待機床最終加工”。

圖片

3. 找正固定法

圖片

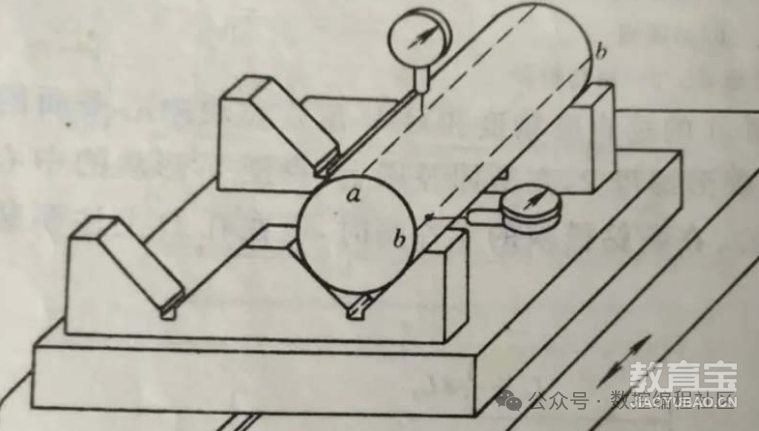

先找正后固定的方法通常使用通用測量工具。應用實例：V 形定位塊的找正固定，已完成 V 形固定塊上定位鍵定位槽和螺栓的安裝加工。方法流程：用百分表找正心軸上母線與測量母線，使心軸與定位鍵表面（T 形槽側面）及夾具安裝基準面平行。找正過程需反復調整和修磨，完成后擰緊螺釘，鉆鉸固定銷孔并打入固定銷。工藝特點：找正精度取決于工人技術水平、測量工具精度及測量基準的精度。4. 過渡基準法夾具設計中常遇到要求較高的斜孔和斜面，由于加工設備限制，需將斜孔和斜面置于垂直或水平位置以便加工。因測量技術困難，加工中無法直接測量和控制其尺寸，故需設置工藝基準孔作為過渡基準，將需控制的尺寸轉化為可直接測量或控制的工藝尺寸。通過控制轉化后的工藝尺寸，間接保證工件設計尺寸的要求，該工藝方法稱為過渡基準法，已在夾具制造實踐中廣泛應用。應用案例：

圖片

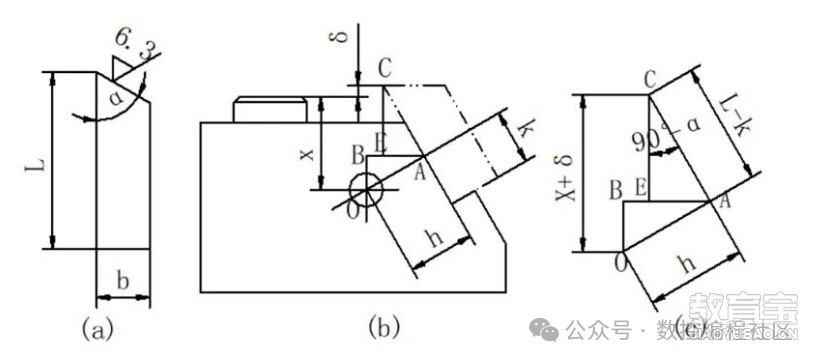

如上圖所示，在保證尺寸 h 和 K 的前提下，只要保證刀塊工作面到工藝基準孔 O 的軸線 X 的距離，即可保證長邊尺寸 L 的加工要求。此外，在鏜床上加工某些大型鏜模時，以工藝基準孔為過渡基準是常用的有效工藝方法。采用該方法時，鏜模整體裝配后，可從鏜模兩端依次加工同軸度要求較高的導向孔。水平鏜頭加工完模板一端的導向孔后，用垂直鏜頭在模板兩端加工兩個工藝基準孔，其中心應與已加工導向孔的中心線垂直相交。將鏜模翻轉，在工藝基準孔中裝入工藝圓柱銷，在垂直鏜頭上夾持百分表，來回移動橫梁校正兩端工藝圓柱銷的中心位置，校準固定后即可加工另一端模板的導向孔。由于夾具整體裝配后加工，該方法可保證高同軸度。5. 裝配加工法

圖片

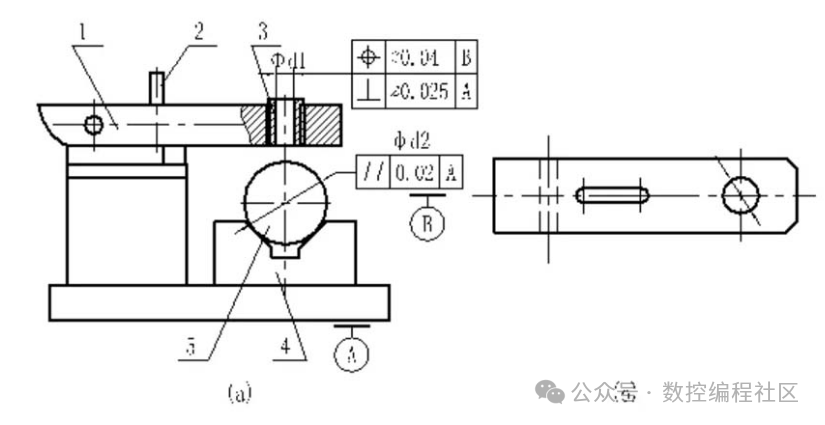

設計要求：鉆套內孔 φd1 的中心軸線對安裝基準面 A 的垂直度，以及 V 形定位塊中心平面的位置精度。加工工藝：在坐標鏜床上，找正 V 形定位塊的中心平面，裝配后擰緊蝶形螺母，在鉆模板上鏜削襯套底孔。工藝特點：依托坐標鏜床的精度，直接保證夾具所需的位置精度，是確保鉆套中心軸線與夾具安裝基準面垂直度的*有效方法。常用鉆鏜夾具的導套底孔均采用該工藝方法加工。

圖片

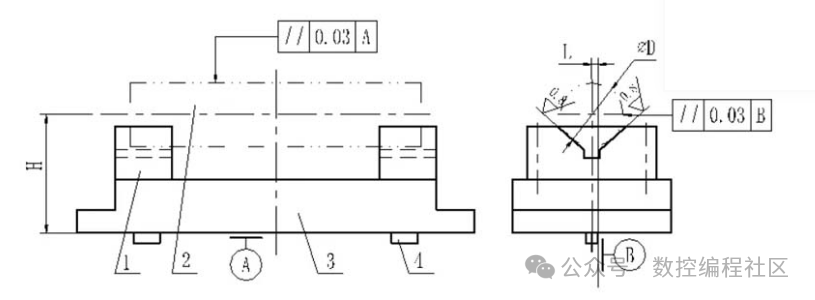

設計要求：兩個 V 形塊的位置由高度尺寸 H 和水平尺寸 L 確定，兩個定位鍵的側面以基準 B 表示。夾具設計要求兩個 V 形塊的定位面必須與工件完全接觸，同時保證兩項平行度要求。工藝過程：為保證 H、L 及兩者的平行度，制造夾具時可先將兩個 V 形塊加工成斜面，預留足夠磨削余量的半成品，將 V 形塊裝配到夾具體上，用圓錐銷固定 V 形塊和夾具體。在工具磨床或?qū)к壞ゴ采?，?A 和 B 為定位基準，磨削 V 形塊的 90° 斜面，滿足 H、L 及兩項平行度公差要求。
