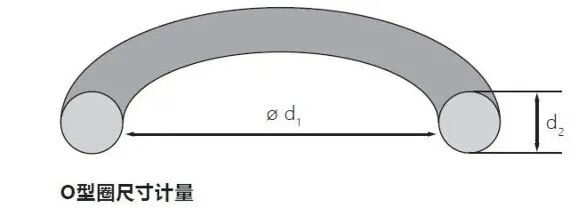

”濟南數控模具科技研究所”關注行業前沿、機械視頻，數控加工技術、3D打印、工業機器人、生產工藝、模具、機床、等前沿資訊在這里等你哦！小編今天分享一下O型圈的設計知識，希望對您有所幫助。O型密封圈是一個圓形環，通常由彈性橡膠制成。其尺寸由內直徑d1和線直徑d2確定。

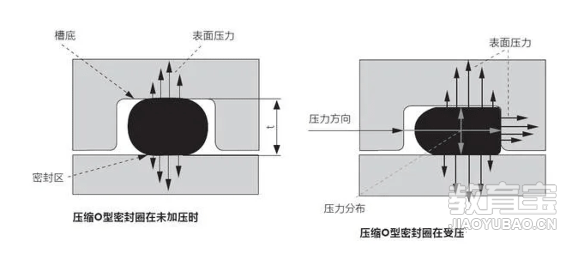

O型圈的密封作用是通過其在一個設計合理的溝槽內，徑向線徑d2的彈性變形獲得的。這就意味著圓形的橫切面受壓變?yōu)闄E圓形，從而封閉了密封或接觸表面之間以及溝槽底部的縫隙。由此產生的表面壓縮是獲得所需的密封效果的關鍵。O型圈線徑的變形程度主要取決于溝槽深度t。

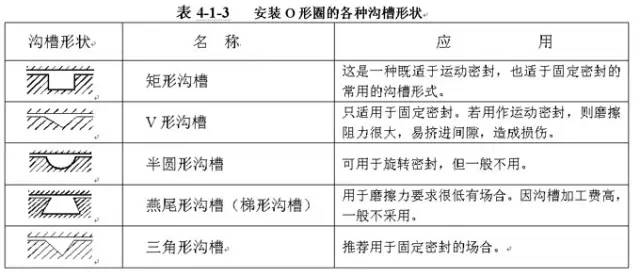

O型橡膠密封圈是一種斷面形狀為圓形的密封元件，它廣泛用于多種機械設備中，在一定溫度、壓力及不同的液體或氣體介質中起到密封作用。與其他密封圈相比，具有如下的優越性能：①密封部位結構簡單，安裝部位緊湊，而且重量較輕。②有自密封作用，往往只用一個密封件便能完成密封效果。③密封性能好，用作固定密封時幾乎沒有泄漏，用作運動密封時，只在速度較高時才有些泄漏。④運動摩擦阻力很小，對于壓力交變的場合也能適應。⑤尺寸和溝槽已標準化，成本低，產品易得，便于使用和外購。與其他密封圈相比，也存在下列三個問題：①起動時的摩擦阻力大。②用作氣動裝置的密封時，必須加潤滑油，防止磨損。③對偶合配件，如運動面、溝槽和間隙等的加工尺寸及精度要求很嚴。O型橡膠密封圈的結構設計原理因為O型橡膠密封圈是安裝在各種溝槽中使用，現將安裝溝槽情況列于表4-1-3。

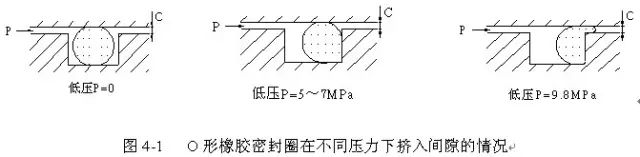

壓力與密封間隙O型橡膠密封圈一般是由壓縮所產生的回彈來進行密封的，但隨著壓力的增加，其被擠入密封濁隙而產生形狀變化，如圖4-1。

為了使O型橡膠密封圈具有良好的密封作用和延長使用壽命，必須使O型橡膠密封圈的安裝溝槽和密封部位的間隙設計恰當，當間隙過大時O型橡膠密封圈在油壓的作用下擠間隙，造成損傷，從而引起漏損。當工作壓力小于9.8MPa時一般不設計擋圈，當壓力大于9.8MPa時O型橡膠密封圈承壓面易被擠出，應加擋圈；若單向受壓，在承壓面設置一個擋圈，若是雙向受壓則要設置二個擋圈，如圖4-2。

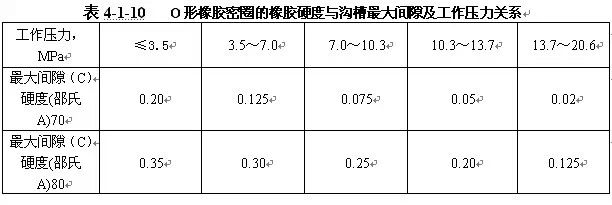

O型圈的硬度與溝槽*大間隙及工作壓力關系密封間隙的大小與壓力等級、橡膠硬度及O型橡膠密封圈斷面的直徑相關情況，見下表：

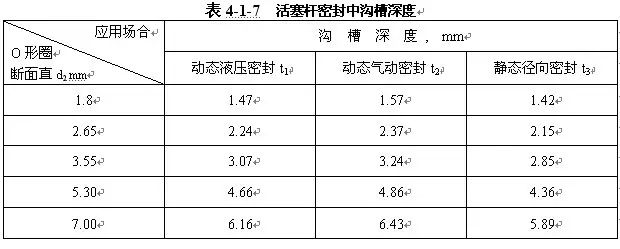

活塞桿密封中溝槽深度

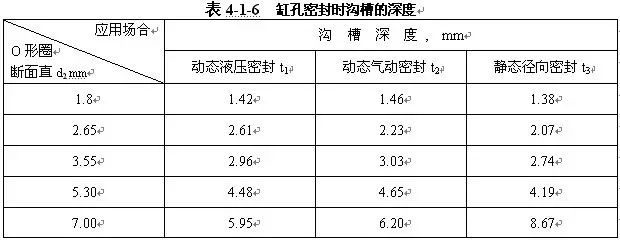

缸孔密封時溝槽的深度

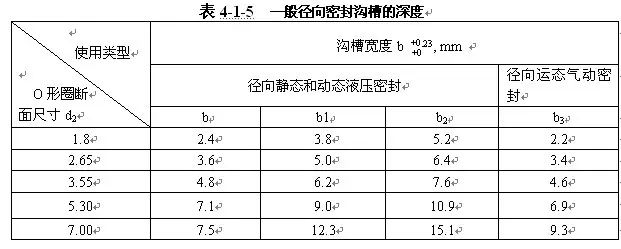

徑向密封溝槽的深度一般徑向密封溝槽寬度見表4-1-5。

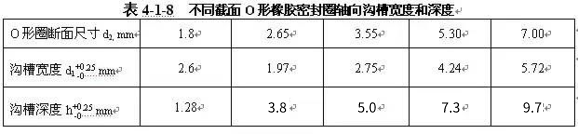

不同截面O型橡膠密封圈軸向溝槽寬度和深度軸向密封溝槽寬度和深度、軸向密封溝槽寬度和深度見表4-1-8。

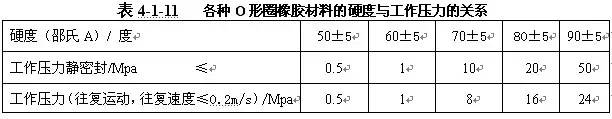

O型圈橡膠材料的硬度與工作壓力的關系在橡膠材料標準中，以硬度和壓縮變形兩項性能*為注重。選擇壓縮變形較小的橡膠材料對密封性能是有利的，而硬度對于O型橡膠密封圈耐壓和抗擠又是至關重要的。根據國內標準和實踐經驗，橡膠在規定溫度下的壓縮變形*大不超過50%。而橡膠的硬度與密封工作壓力密切相關，壓力越高，硬度也是越高；參見表4-1-11。

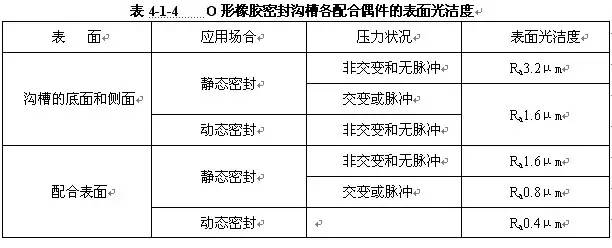

注：旋轉運動工作壓力一般不超過0.4MPa，硬度選擇在（70±5）度；超出0.4MPa則按特殊密封裝置設計。溝槽的光潔度要求溝槽的光潔度、溝槽接觸表面的粗糙度對密封效果和耐久性有很大影響。密封溝槽的各配合偶件表面光潔度

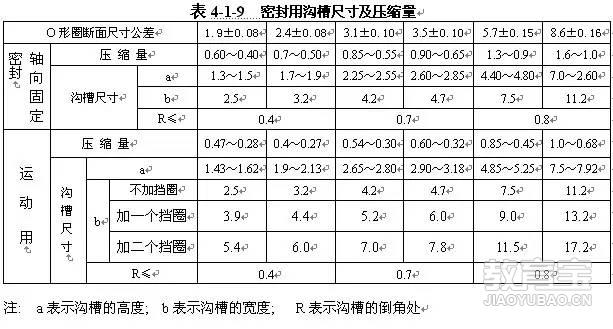

溝槽與壓縮量固定密封用O型橡膠密封圈的壓縮率，一般情況下選用15%～25%(此數據經驗數據)，運動密封如往復運動情況下壓縮率選用10%～12%，旋轉運動下一般取3%～5%的壓縮率，常用O型橡膠密封圈壓縮量與溝槽尺寸見表4-1-9。

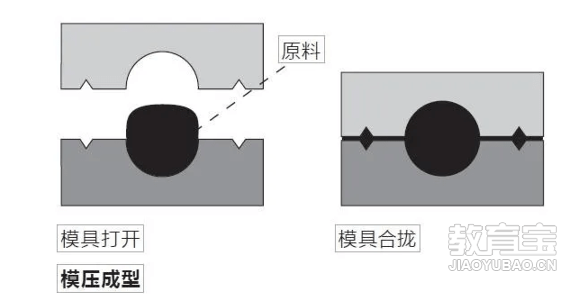

O型圈如何生產1、模壓成型原料是在上下模合并之前用手動的方式加入模具中的，由于這個過程很耗時，所以這種工藝適合小批量和大尺寸的制造。

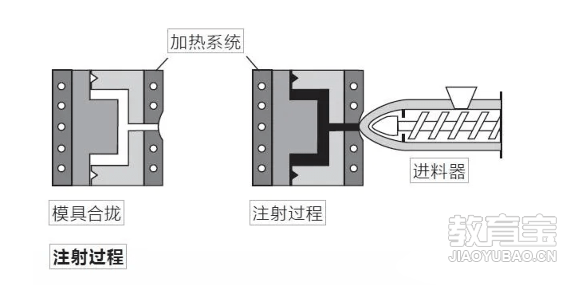

2、注射成型原料自動注射到多腔的模具中。此工藝特別適合大量的和小尺寸的制造。
