西門子 PLC 單軸步進電機控制全攻略

在現代工業自動化領域中，西門子 PLC 控制步進電機具有至關重要的地位。它廣泛應用于各種生產場景，如機械加工、自動化生產線等。通過精確控制步進電機，可以實現高精度的位置定位和速度調節，滿足不同生產工藝的需求。一、控制原理1. 脈沖控制方式由 PLC 輸出的脈沖數量控制旋轉角度，脈沖頻率控制電機速度。?步進電機常被用于定位控制，西門子 PLC 可以通過輸出特定數量的脈沖來精確控制步進電機的旋轉角度。例如，在未設定細分的情況下，若步距角為 1.8°，控制步進電機轉動一圈（360°），則 PLC 需要發出 200 個脈沖。這是因?yàn)?360°/X = 1.8°/1，解得 X = 200。?同時，PLC 輸出脈沖的頻率能夠控制步進電機的旋轉速度。比如，脈沖頻率越高，電機的轉速就越快。以伺服電機為例，PLC 控制伺服電機也是通過脈沖頻率和數量來實現對其速度和位置的精確控制。約定伺服電機每 10000 個脈沖轉一圈，如果 PLC 在一分鐘內發送 10000 個脈沖，那么伺服電機就以 1r/min 的速度走完一圈；如果在一秒鐘內發送 10000 個脈沖，那么伺服電機就以 60r/min 的速度走完一圈。2. 細分功能減小步距角，使電機轉動更平穩，減少控制誤差。?在實際應用中發現，較大的步距角會導致每次電機轉動的角度較大，容易引起振動，相應的控制誤差也會變大。因此，引入了細分功能。細分是指通過驅動器的 DIP 開關將步距角分成更小的微步進角，從而辨率和運動平滑性。例如，步距角為 1.8°，設定 10 細分后，PLC 每發出一個脈沖，電機只轉動 0.18°，此時步進電機轉動一圈（360°），需要 PLC 發出 2000 個脈沖，計算過程為 360°/X = 0.18°/1，解得 X = 2000。?細分功能具有多方面的優勢。首先，它可以辨率，對于需要高精度位置控制的應用非常重要，如印刷機械、醫療設備等。其次，細分技術可以減小電機運動時的振動和噪音，特別是在低速運動時，使得步進電機在對噪音和振動敏感的應用中更具優勢，例如相機云臺、醫療影像設備等。此外，細分還能提高電機的動態響應能力，使其更適用于需要快速變化的應用，如激光打印機、數控機床等。同時，細分技術還有助于消除共振現象，提高系統的穩定性和可靠性。?然而，細分功能也存在一些劣勢。實施細分技術需要更復雜的控制系統和更高性能的微步進驅動器，這可能導致系統成本的增加。在一些低負載、低速度的應用中，細分可能會導致電機效率的降低，因?yàn)樵谖⒉竭M(jìn)運動時電機可能會消耗更多的能量。高細分率還可能導致電機在運行時產生更多的熱量，需要額外的散熱措施，增加了系統的設計難度。綜上所述，在選擇是否使用細分技術時，需要綜合考慮應用的具體要求，包括精度、速度、負載和成本等因素，以找到*適合的解決方案。二、硬件連接1. 步進驅動器與 PLC 的連接?信號電壓和電阻的匹配在西門子 PLC 控制步進電機的系統中，需要注意信號電壓和電阻的匹配問題。如果 PLC 的信號電壓過高，需要加接電阻?，F(xiàn)在絕大多數驅動器的電壓可以兼容 3.3 - 28V 的信號電壓，有的情況下可以不必加電阻，但為了保險起見，還是要先確認一下驅動器的技術資料。例如，當步進電機的信號電壓是 5V，而西門子 PLC 使用的電壓為 24V 時，要接入驅動器，需要串接 1.2K，1/4W 的電阻。?高速脈沖輸出指令的選擇西門子 PLC（CPU222）能輸出高速脈沖有兩種：PTO（占空比 50%）和 PWM（占空比可更改）。利用這兩種高速脈沖輸出指令可以控制步進驅動器，進而控制步進電機。2. 步進電機與驅動器的連接電機繞組接線方式步進電機的方向控制一般有兩種：?脈沖 + 方向：PUL 有脈沖產生時，電機就會轉動，方向由 DIR 來決定。?正向脈沖 + 反向脈沖：當 PUL 有脈沖產生時，正轉；當 DIR 有脈沖產生時，反轉。但 PUL 與 DIR 不能同時有脈沖產生。當 A、B 兩相繞組調換時，可使電機反向。

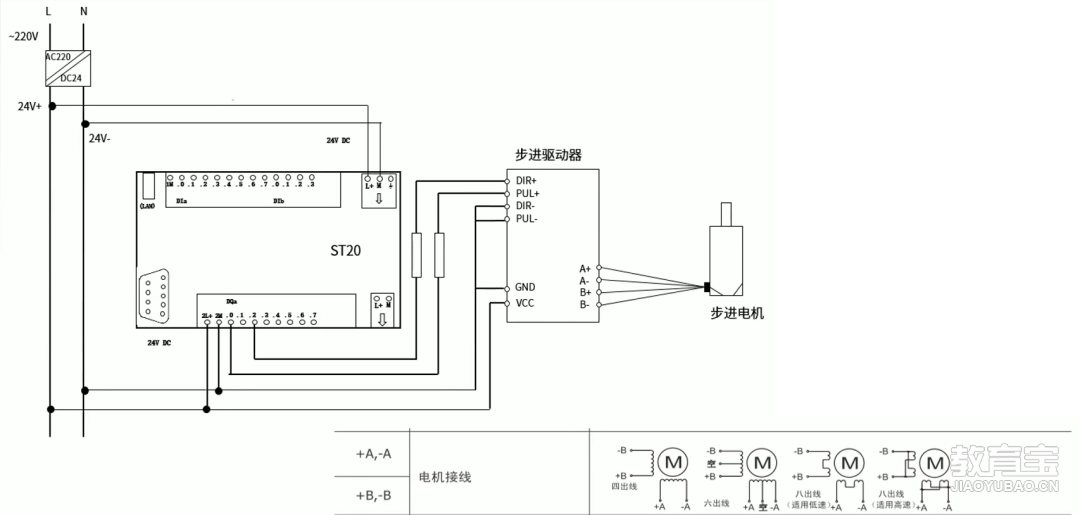

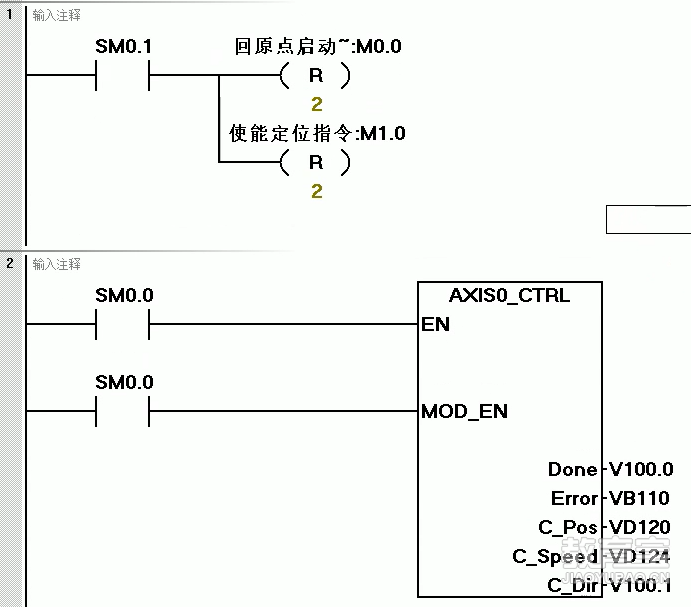

三、軟件編程初始化程序復位相關 M 點。調用初始化指令 CTRL。在軟件編程中，首先進行初始化程序。這一步主要是復位相關的 M 點，為后續的程序運行做好準備。然后調用初始化指令 CTRL，該指令的 EN 端和 MOD一端都使用 SM0.0 使能。同時，為完成位以及錯誤代碼等分配對應的地址，需要注意這些地址不能與運動向?qū)ЫM態里面分配的地址相同或重復，這里從 VB100 開始分配，確保不重復。初始化完成后，為后續的操作奠定了基礎。

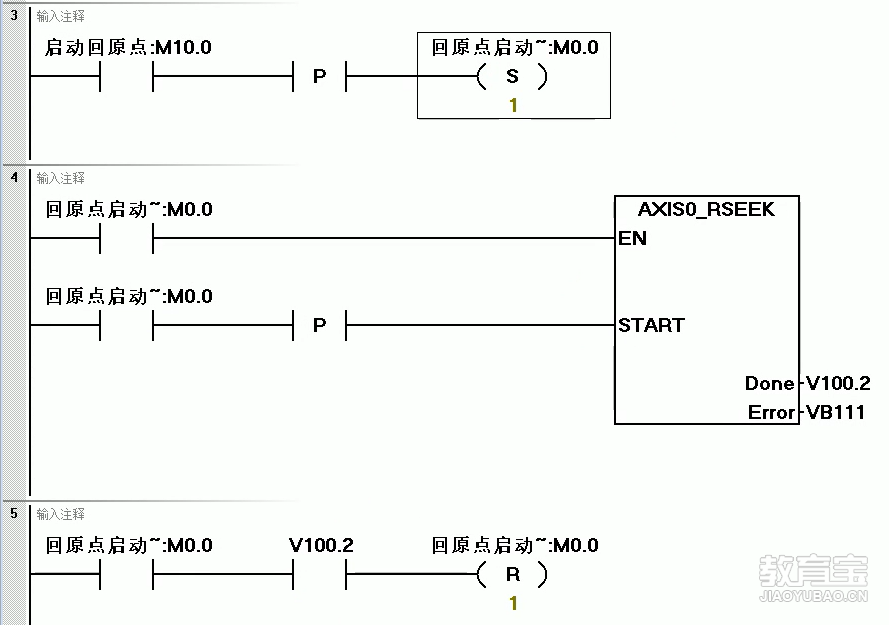

回原點程序上升沿觸發回原點指令 RSEEK。回原點完成標志位的處理。接著進行回原點程序。通過上升沿觸發回原點指令  RSEEK，當使能條件滿足后，START產生一個上升沿，開始進行回原點操作?；卦c(diǎn)完成后，V100.2 為 1，表示回原點完成，此時可以將回原點的標志復位掉，以便下次回原點時能夠再次使用。

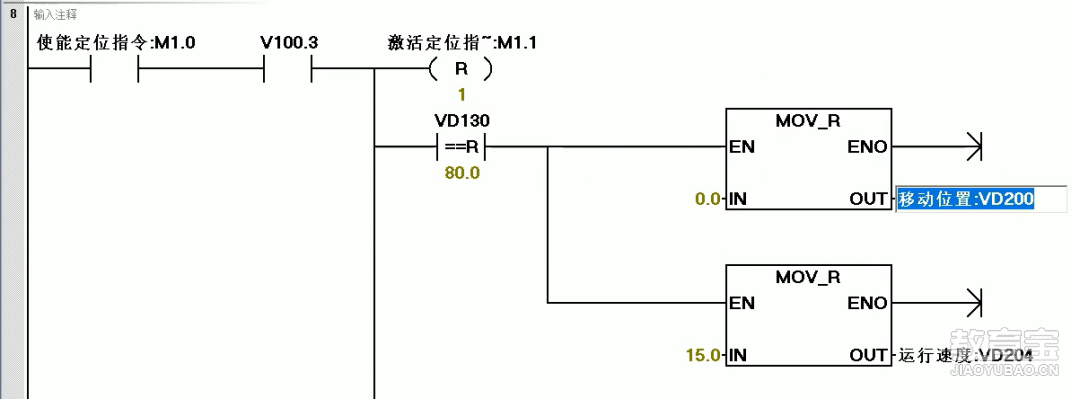

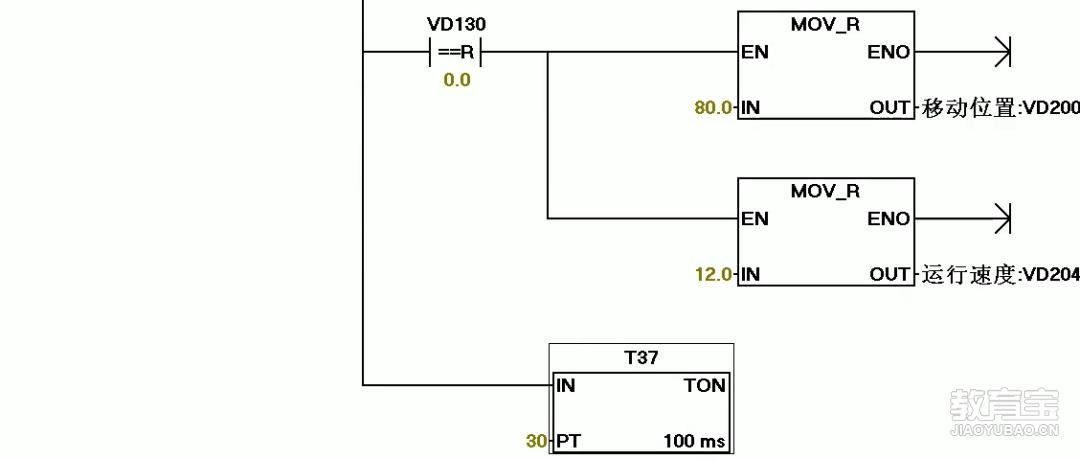

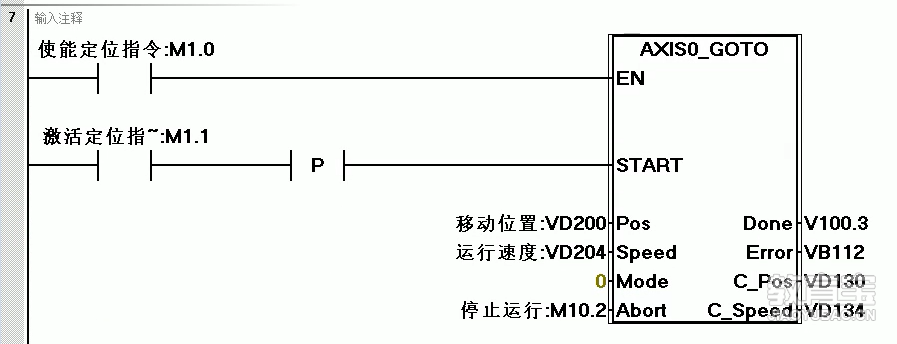

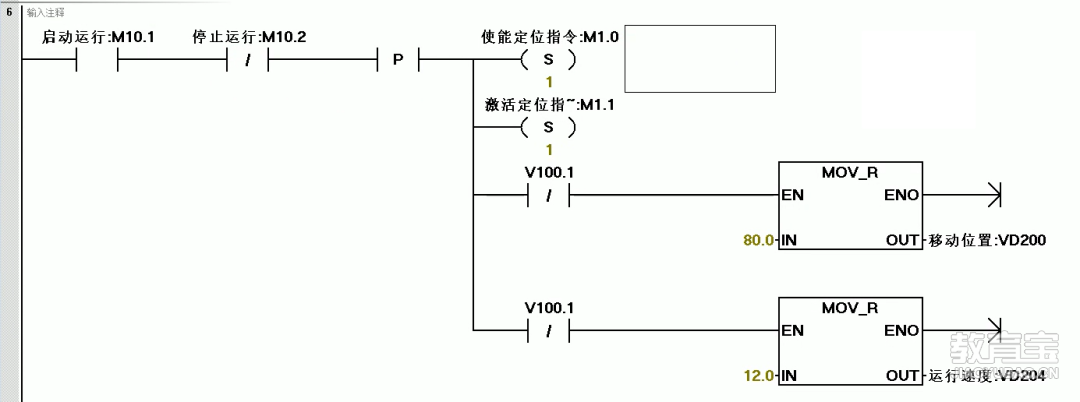

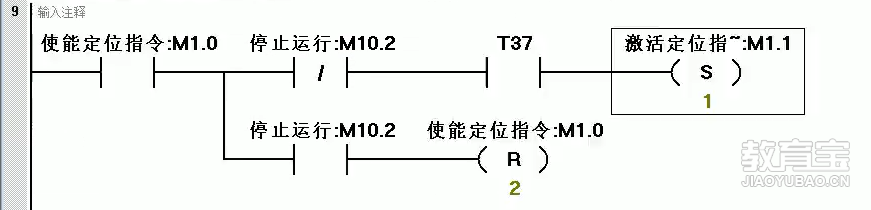

正反轉運行程序改變 GOTO 指令的參數實現正反轉。停止按鈕的處理。在正反轉運行程序中，通過改變 GOTO 指令的參數來實現正反轉。當啟動信號產生且沒有停止信號時，上升沿滿足后，使能 M1.0 來定位軸指令，同時激活定位指令，即接通 GOTO 指令上面的 START管腳。然后給 VD200 和 VD204 賦值移動的位置和速度。如果 V100.1（初始化指令上面的當前位置）等于 0，表示正方向移動，此時賦的位置是 80.0，速度為 8.0；如果等于 1，則不能賦值。賦值完成后調用 GOTO 指令，將移動的位置、速度填上去，模式選擇 0（定位），About 管腳選擇停止信號，后面的Done、Error 和當前位置、當前速度分配對應地址。當?shù)竭_(dá) 80mm 的位置后，使能指令 M1.0 為 ON，同時 V100.3 為 ON，此時 VD130 的值等于 80.0。使能條件滿足，定位完成后，將這條指令復位掉，同時改變位置，把 0 給到當前的位置，速度變?yōu)?10.0。如果按下停止按鈕，軸停止運行，將 M1.0 和 M1.1 全部復位。當再次按下啟動按鈕時，如果是反方向按下的停止按鈕，V100.1 等于 1，此時條件打開，無法重新賦值，運行原來反方向的數據；如果是正方向，重新賦值后激活運行。

思考題與解析思考題1：若步距角為 1.8°，控制步進電機轉動一圈（360°），則 PLC 需要發出()個脈沖。解析：在未設定細分的情況下，若步距角為 1.8°，控制步進電機轉動一圈（360°），則 PLC 需要發出 200 個脈沖。這是因?yàn)?360°/X = 1.8°/1，解得 X = 200。思考題2：步進電機的方向控制一般有兩種：（）和（）解析：步進電機的方向控制一般有兩種：脈沖 + 方向：PUL 有脈沖產生時，電機就會轉動，方向由 DIR 來決定。正向脈沖 + 反向脈沖：當 PUL 有脈沖產生時，正轉；當 DIR 有脈沖產生時，反轉。但 PUL 與 DIR 不能同時有脈沖產生。當 A、B 兩相繞組調換時，可使電機反向。
