三菱FX5U與西門子S7-1200 PLC通信：跨品牌協作實操指南

2025年08月29日 更新

在工業自動化場景中，三菱與西門子PLC常因項目需求搭配使用，而跨品牌設備的通信問題，往往是工程師們的“高頻痛點”。今天就以三菱FX5U系列與西門子S7-1200 PLC為例，拆解兩種主流通信方案的實操步驟，幫你快速打通設備數據鏈路。一、通信方案選型：選對方向少走...

      在工業自動化場景中，三菱與西門子PLC常因項目需求搭配使用，而跨品牌設備的通信問題，往往是工程師們的“高頻痛點”。今天就以三菱FX5U系列與西門子S7-1200 PLC為例，拆解兩種主流通信方案的實操步驟，幫你快速打通設備數據鏈路。

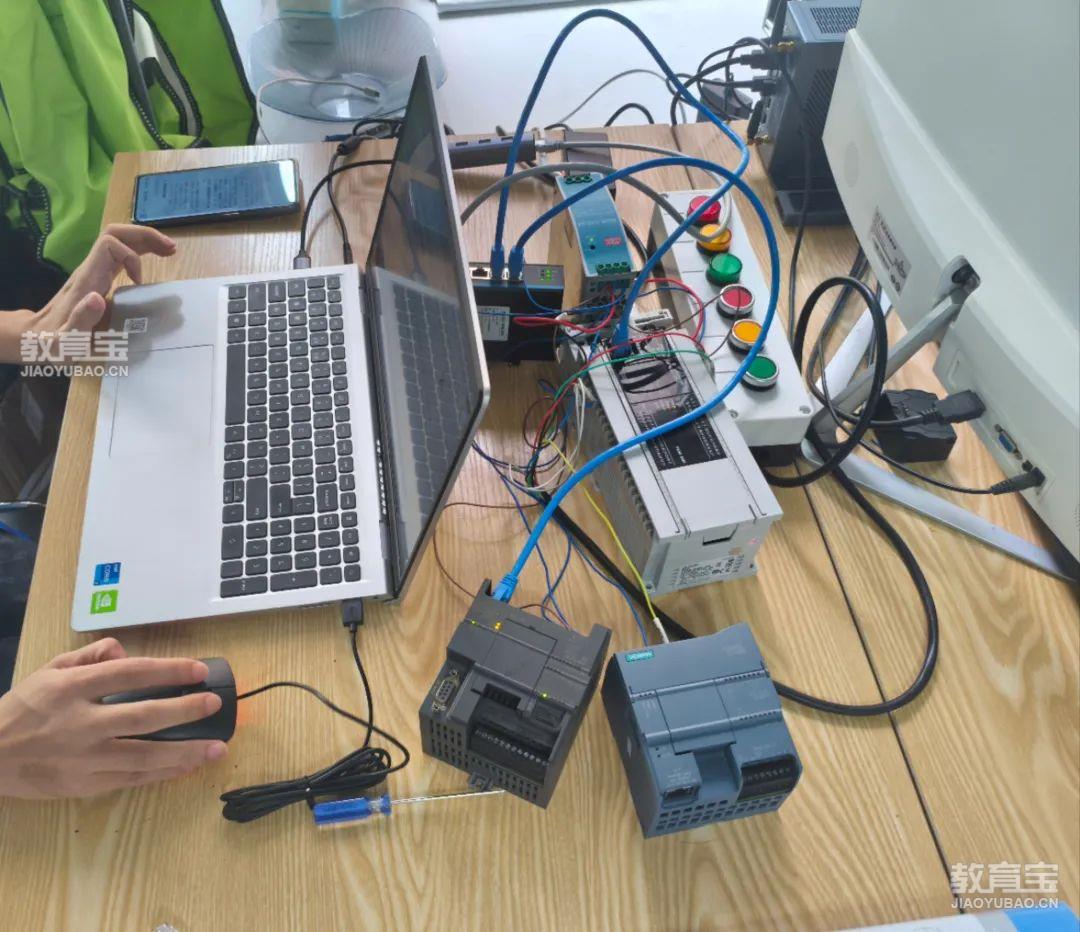

一、通信方案選型：選對方向少走彎路       跨品牌PLC通信，核心是選擇“雙方都支持”的協議。FX5U與S7-1200的適配方案中，Modbus TCP和PROFINET是*成熟、*常用的兩種，可根據項目需求靈活選擇：1、 Modbus TCP：開源協議，無需額外硬件，適合中小規模數據交互（如開關量控制、少量模擬量傳輸），成本低、兼容性強。2、PROFINET：西門子主導的工業以太網協議，需FX5U搭配專用通信模塊（如FX5-ENET/IP），傳輸速度快、穩定性高，適合高精度、高實時性場景（如生產線同步控制）。 二、實操方案一：Modbus TCP通信（低成本）      Modbus TCP基于以太網，只需將兩臺PLC接入同一局域網，通過軟件配置即可實現通信，具體分3步：1. 硬件與網絡準備（1）硬件清單：三菱FX5U（帶以太網口）、西門子S7-1200（帶PN口）、交換機、網線。（2）網絡配置：給兩臺PLC分配同一網段的IP地址（如FX5U設為192.168.0.10，S7-1200設為192.168.0.20），確保電腦能同時ping通兩臺設備。2. 三菱FX5U側配置（GX Works3軟件）（1）新建項目，添加FX5U CPU，在“參數”→“內置以太網端口設置”中，確認IP地址與子網掩碼正確。（2）進入“功能塊”→“Modbus TCP”，將FX5U設為“Modbus從站”，設置從站地址（如1），并映射需要交互的數據寄存器（如D0-D10對應S7-1200的輸入?yún)^(qū)）（3）下載程序到FX5U，重啟PLC使配置生效。 3. 西門子S7-1200側配置（TIA Portal軟件）（1）新建項目，添加S7-1200 CPU，在“設備配置”中設置IP地址，與FX5U處于同一網段。（2）在“指令”→“通信”中調用“MB_CLIENT”（Modbus客戶端）指令，填寫FX5U的IP地址、從站地址，以及數據讀取/寫入的地址映射（如讀取FX5U的D0，對應S7-1200的MW0）。（3）編寫簡單邏輯（如觸發MB_CLIENT指令的“REQ”信號），下載程序到S7-1200，通過“在線監控”確認通信狀態（“Done”燈亮表示通信成功）。 三、實操方案二：PROFINET通信（高實時性）     若項目對實時性要求高，需通過PROFINET協議通信，核心是給FX5U添加PROFINET兼容模塊，步驟如下：1、硬件與前期準備（1）額外硬件：三菱FX5-ENET/IP模塊（支持PROFINET從站功能），將模塊插入FX5U的擴展插槽。（2）固件要求：確保S7-1200的固件版本≥V4.0，F(xiàn)X5-ENET/IP模塊固件版本≥V1.1。 2、三菱FX5U側配置（GX Works3軟件）（1）在項目中添加FX5-ENET/IP模塊，進入“模塊參數”→“PROFINET設置”，將FX5U設為“PROFINET從站”，記錄自動生成的“設備名稱”（如FX5U-PN-01）。（2）映射PROFINET數據區：將FX5U的輸入/輸出點（如X0、Y0）或寄存器（如D0）映射到PROFINET的“輸入映射區”和“輸出映射區”，確定數據長度（如2字節）。 3、西門子S7-1200側配置（TIA Portal軟件）（1）在S7-1200的“設備配置”中，點擊“添加新設備”→“PROFINET IO”→“其他”，輸入FX5U的“設備名稱”，搜索并添加FX5U從站。（2）完成“IO控制器與IO設備”的關聯，在“硬件配置”中確認FX5U的映射地址（如輸入映射到I0.0-I1.7，輸出映射到Q0.0-Q1.7）。（3）下載配置到S7-1200，在線激活PROFINET通信，通過“診斷緩沖區”查看通信狀態（無報錯即成功）。 四、通信故障排查：3個高頻問題解決技巧1、網絡不通：優先檢查IP地址是否同網段、網線是否松動，用電腦ping PLC IP，排除硬件或網絡故障。2、Modbus通信失?。捍_認FX5U的從站地址、數據寄存器地址與S7-1200的MB_CLIENT指令參數一致，檢查“MB_CLIENT”的“Error”代碼（如代碼6表示IP錯誤，代碼10表示從站無響應）。3、PROFINET無法關聯：檢查FX5-ENET/IP模塊固件版本是否兼容，確保S7-1200輸入的“設備名稱”與FX5U側完全一致（區分大小寫）。 總結      三菱FX5U與西門子S7-1200的通信，本質是“協議匹配+地址映射”的過程：低成本選Modbus TCP，高實時性選PROFINET。只要按照步驟配置參數、核對地址，跨品牌PLC的協作就能高效落地。      如果在實操中遇到特殊場景（如大量數據傳輸、冗余通信），歡迎大家在評論區留言，一起探討解決方案
